Нужный набор модулей
Общее шасси и сменные модули для работы с аналоговыми, цифровыми сигналами и интерфейсами связи.
ИНЖЕНЕРНЫЙ ПРОЕКТ · ИЖЕВСК
VELES / TEST SYSTEMSИспытания электроники.
Системный подход.
Разрабатываем модульный комплекс
автоматизированного тестирования
и диагностики электронных устройств.
От отдельной платы — к повторяемому процессу испытаний.
Исследование и разработка01 / ПОДХОДОТ ЗАДАЧИ К АРХИТЕКТУРЕ
Новые изделия.
Одна основа для испытаний.
Когда меняется изделие, меняются сигналы, подключения и сценарии. Мы создаём платформу, которую можно адаптировать к этим изменениям.
Логика под ваше изделие
В архитектуру закладываем графический редактор и Python для разработки собственных тестовых сценариев.
Результат в одном месте
Планируем объединить выполнение тестов, диагностику и протоколы испытаний в общей программной среде.
02 / КОМПЛЕКСАППАРАТНАЯ ЧАСТЬ + ПО
Модульность.
На уровне всей системы.
Шасси объединяет питание и управление. Сменные модули задают состав сигналов, а программная среда — последовательность испытаний.
КОНФИГУРАЦИЯ ПОД ИЗДЕЛИЕМеняется задача.
Меняется задача.
Меняется состав модулей.
Аналоговые и цифровые сигналы, релейная коммутация и промышленные интерфейсы — в общем комплексе.
Смотреть характеристики ↓Как устроена модульная архитектура
Базовое шасси
Питание, управление и коммутация объединяют модули в общую систему.
Сменные модули
AI / AO, цифровой ввод-вывод, реле и интерфейсы связи подбираются под проверяемое изделие.
Среда испытаний
Сценарий задаёт порядок проверок. Графический редактор и Python предусмотрены для разработки тест-программ.
03 / ХАРАКТЕРИСТИКИСИГНАЛЫ · ИНТЕРФЕЙСЫ · ИСПОЛНЕНИЕ
Конкретные параметры.
Под конкретную задачу.
Состав каналов зависит от конфигурации. Ниже — характеристики компактного комплекса и отдельный набор сменных модулей.
16 битаналоговый ввод · до 16 каналов
до 64цифровых входов и выходов
250 В / 5 Арелейные выходы · до 16 каналов
ИНТЕРФЕЙСЫRS-485 / Modbus RTUCAN 2.0RS-232 / UARTUSBEthernet

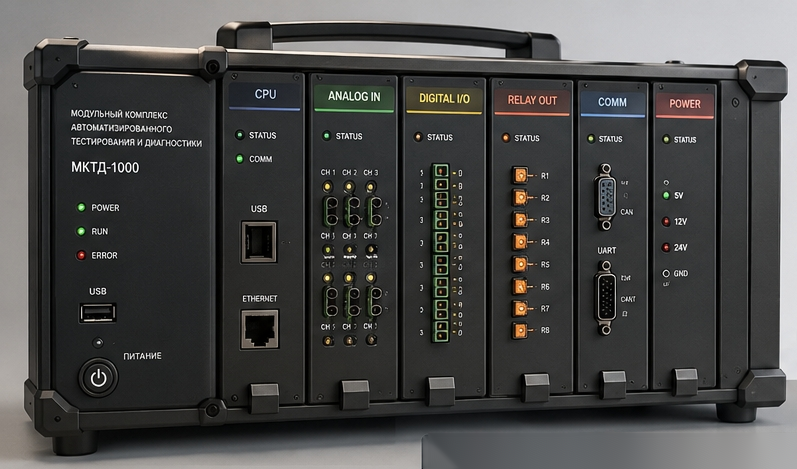

Параметры компактного комплекса
- Аналоговые входы
- До 16 каналов · 16 бит · ±10 В
- Цифровые входы / выходы
- До 64 каналов
- Релейные выходы
- До 16 каналов · 250 В / 5 А
- Питание модулей
- 5 / 12 / 24 В
- Синхронизация
- Триггерные входы и выходы
- Питание комплекса
- 100–240 В AC
- Потребляемая мощность
- До 150 Вт
- Рабочая температура
- 0…+50 °C
- Габариты
- 320 × 180 × 120 мм
- Масса
- Около 3,5 кг

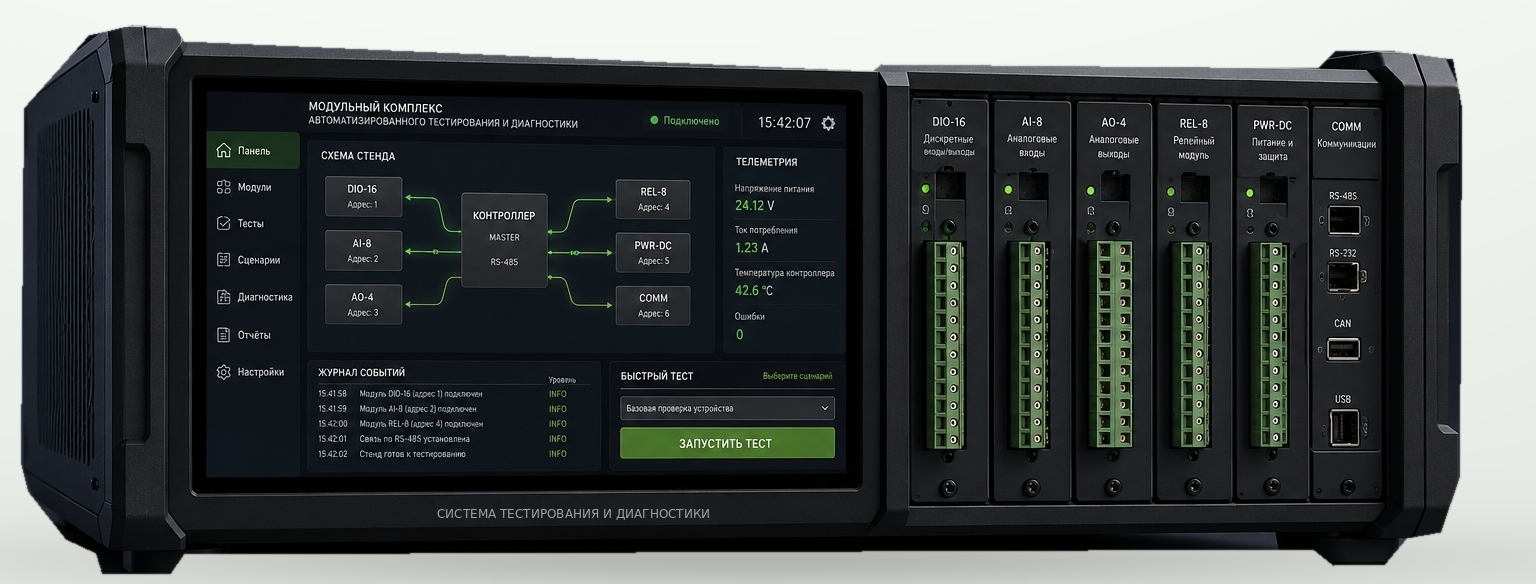

Модули конфигурации со встроенным экраном
Параметры одного модуля. Эта конфигурация показана на визуализации со встроенным экраном; её диапазоны не следует складывать с характеристиками компактного варианта.
DIO-16Дискретный ввод / вывод
16 каналов · 24 В
AI-8Аналоговые входы
8 каналов · 0–10 В / 4–20 мА
AO-4Аналоговые выходы
4 канала · 0–10 В / 4–20 мА
REL-8Релейный модуль
8 каналов · 250 В / 5 А
PWR-DCПитание и защита
24 В DC · 10 А
COMMКоммуникации
RS-485 · RS-232 · CAN · UART
Характеристики приведены для соответствующих конфигураций. Комплектность согласуется под изделие и программу испытаний.
04 / ПРОГРАММНАЯ СРЕДАОТ ПОДКЛЮЧЕНИЯ ДО ПРОТОКОЛА
Весь ход проверки.
Перед глазами инженера.

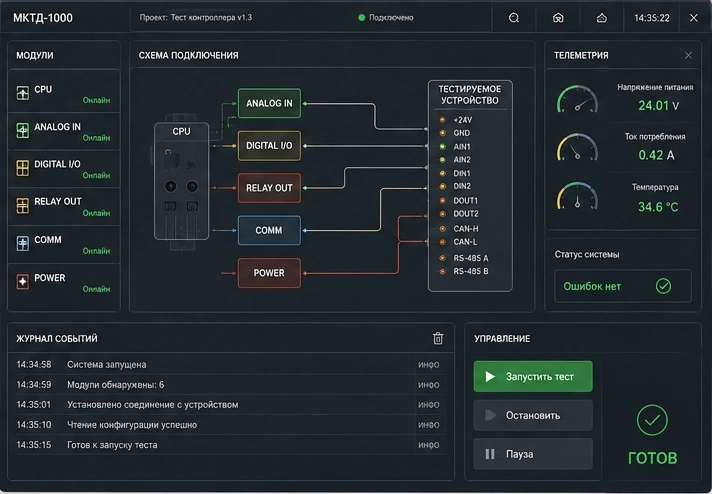

Схема подключения, состояние модулей и последовательность тестов — в общей рабочей среде комплекса.
Визуализации интерфейса. Показанные значения иллюстрируют работу экранов.
Состав стенда
Автоматическое определение и адресация модулей. Отображение связей с тестируемым устройством.

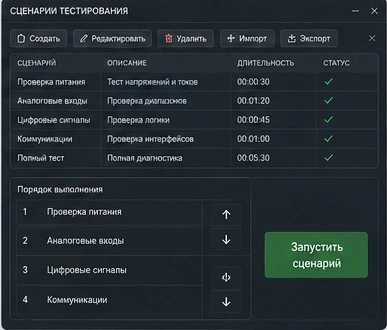

Сценарии испытаний
Создание и редактирование последовательностей: питание, аналоговые и цифровые сигналы, проверка интерфейсов.

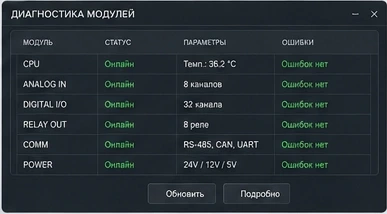

Телеметрия и диагностика
Напряжение, ток и температура, состояние каналов и журнал событий для анализа хода проверки.
Отчёты и данные
Формирование протоколов и экспорт результатов для дальнейшей работы инженера.
05 / РАЗРАБОТКАЛЮДИ И ИНЖЕНЕРНЫЙ ЗАДЕЛ
За комплексом —
инженерная команда.
МодульТест, Ижевск. Объединяем схемотехнику, разработку ПО и работу с производственными задачами.
Станислав БулгаковРуководитель проекта
Дмитрий ЧерновНаучный руководитель, схемотехника
Все компетенции команды
Кунгуров Д. Е. — middleware и backend
Ежов В. Р. — frontend
Львов Р. В. — работа с заказчиками
ТЕКУЩИЙ ЭТАП R&D
От концепции
к проверке на практике.
- ✓Архитектура комплекса
Разработаны концепция и структурная схема.
- ✓Лабораторный задел
Собран макет коммутатора, проработаны решения по двум модулям.
- ↗Диалог с предприятиями
Уточняем задачи испытаний и требования к будущему комплексу.
ОТКРЫТЫ К ИНЖЕНЕРНОМУ ДИАЛОГУ
Как устроены испытания
на вашем предприятии?
Обсудим, что занимает время, как меняются тестовые программы и где нужна автоматизация. Ваш опыт поможет определить требования к комплексу.
15–20 минут · онлайн или в перепискеПРЕДМЕТ РАЗГОВОРА
01 Текущий процесс испытаний
02 Переналадка под новые изделия
03 Требования к автоматизации
Можно начать с общего описания задачи, без документации на изделие.
